精 密 金 型 部 品
金型の設計から製造・成形・組み立てまで
一気通貫サポート致します。
精密金型部品加工の強み
- 難削材（高硬度材）の加工技術
耐摩耗性を上げるために高硬度材(HRC40以上)を使用します。
精密プレスでは超硬やより剛性のあるモリブデン合金を使用する事もあります。
- ミクロン台公差要求への対応
精密放電や成形研磨で追い込みます。
- 磨きレス加工
鏡面加工となり仕上の研磨工程が不要となります。
- 様々な表面処理
高温に耐えられるようにするサブゼロ処理など様々な表面処理に対応可能です。
取扱可能な材質
■プラスチック金型用鋼材| 分類 | JIS/AISI相当 | HRC | 材質 |
| プリハードン鋼 | SCM440（改） | 33 | P20 , PXA30 , HPM7 |
| P21 | 40 | NAK80 , CENA1 , CENA-V , CENA-G | |
| SKD61（改） | 40 | DH2F , FDAC | |
| 焼入れ焼き戻し鋼 | SUS系420 | 52 | S-STAR , G-STAR , HPM38 , HPM77 , STAVAX |
| SUS系440C | 57 | ELMAX | |
| 時効処理鋼 | マルエージング鋼 | 50~ | MAS1C , YAG |
■熱間金型用鋼
| 分類 | JIS/AISI相当 | HRC | 材質 |
| 合金工具鋼 | SKD61 | - | DHA1 , DAC |
| SKD61（改） | - | DHA-WORLD , DAC10 , DAC55 | |
| SKD61（快削） | - | DH2F , FDAC |
■冷間金型用鋼
|
分類 |
JIS/AISI相当 |
HRC |
材質 |
|
合金工具鋼 |
SKD11 |
- |
DC11 , SLD |
|
|
SKD11（改） |
- |
DC53 , DCMX |
■高速度工具鋼
| 分類 | JIS/AISI相当 | HRC | 材質 |
| モリブデン系 | SKH51 | - | YXM1 |
| マトリックス系 | マトリックス系 | - | YXR3 , YXR33 |
| 粉末系 | SKH40 | - | HAP40 |
掲載以外鋼種の取扱いも可能ですので、こちらよりお問合せ下さい。
主要加工設備
| 設備名 | 機種 | メーカー |
| マシニングセンター | V22 | 牧野フライス |
| F3 | 牧野フライス | |
| YMC430 | YSUDA | |
| Rα-T14iFe | FANUC | |
| Speed Hawk 550 | OPS-ingersoll | |
| HSM500 | Mikuron | |
| 放電加工機 | EDGE2 | 牧野フライス |
| EDGE3 | 牧野フライス | |
| AM30LXS | Sodick | |
| AD30Ls | Sodick | |
| M50A | 西部電機 | |
| GANTRY EAGLE 550 | OPS-ingersoll | |
| ワイヤー放電加工機 | AG400L | Sodick |
| ALN400Gs | Sodick | |
| MV1200SS | 三菱電機 | |
| 細穴放電加工機 | 台湾メーカー | |
| プロファイル研磨機 | GSL5T | アマダ |
| CNC成形研磨機 | MSG-46CNC-B | 三井ハイテック |
| 円筒研磨機 | OKAMOTO | |
| 平面研磨機 | 台湾メーカー | |
| 旋盤 | 台湾メーカー |
測定設備
| 設備名 | 機種 | メーカー |
| 3次元測定器 | ZEISS CONTURA | ZEISS（ドイツ） |
| 投影機 | Nikon | |
| 電子顕微鏡 | Nikon | |
| デジタルハイトゲージ | Nikon | |
| MICRO-HITE350 | TESA | |
| TRIMOS(スイス) | ||
| マイクロゲージ | Mitsutoyo | |
| 硬度計 |
加工実績

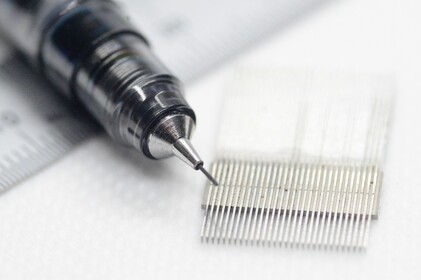

コネクター入れ子
材質 HPM31

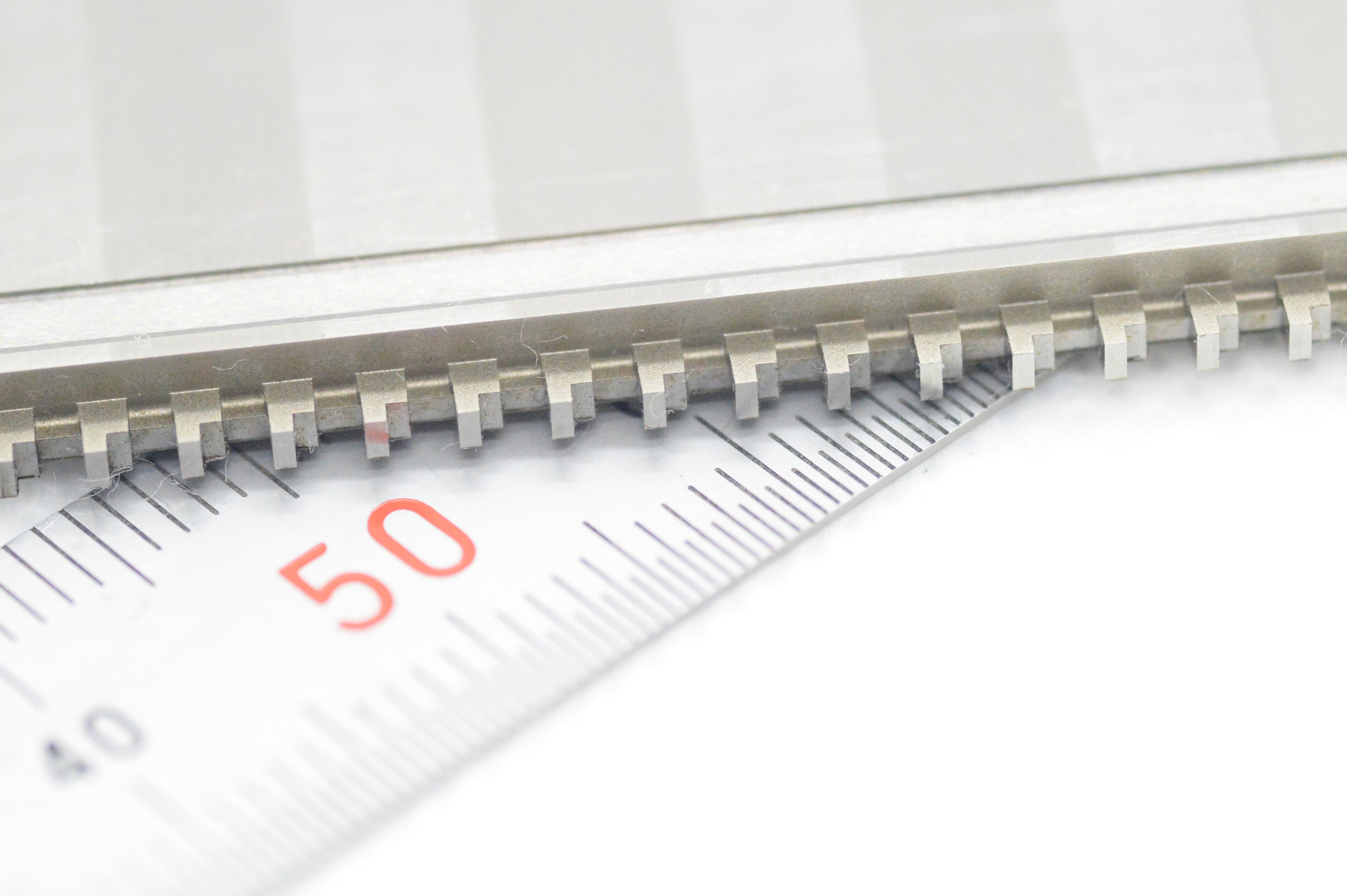

コネクター入れ子
.jpg)
材質 SUS420J2

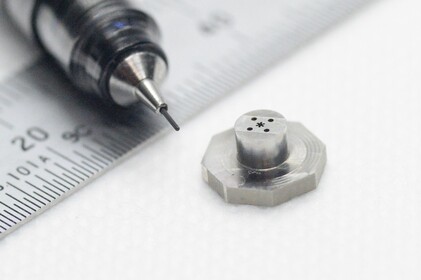

プリンター向け部品
.JPG)
材質 HPM31

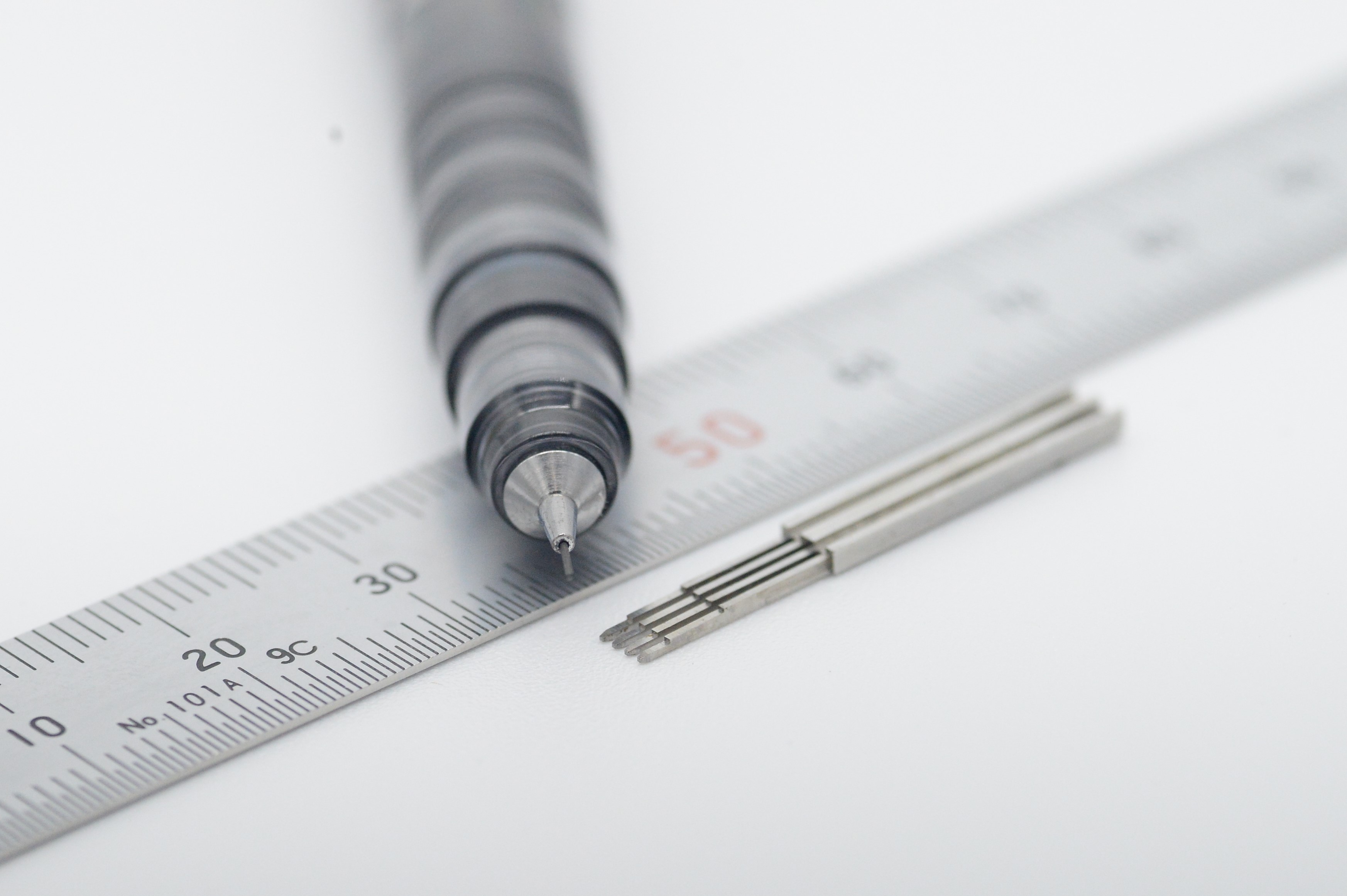

コネクター入れ子
.JPG)
材質 SUS420J2

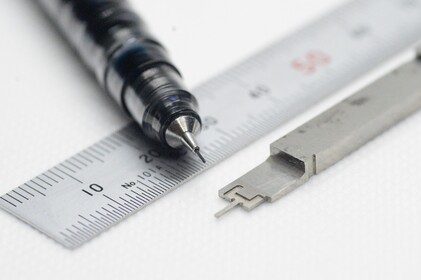

ピニオンギア入子
材質 STAVAX
精密試作・サンプル加工
研究・開発段階での試験用・デザイン確認用として試作品作成・加工サンプルの作成を承っております。
「こんな形状・精度で加工が出来るのか？」があればご相談下さい。

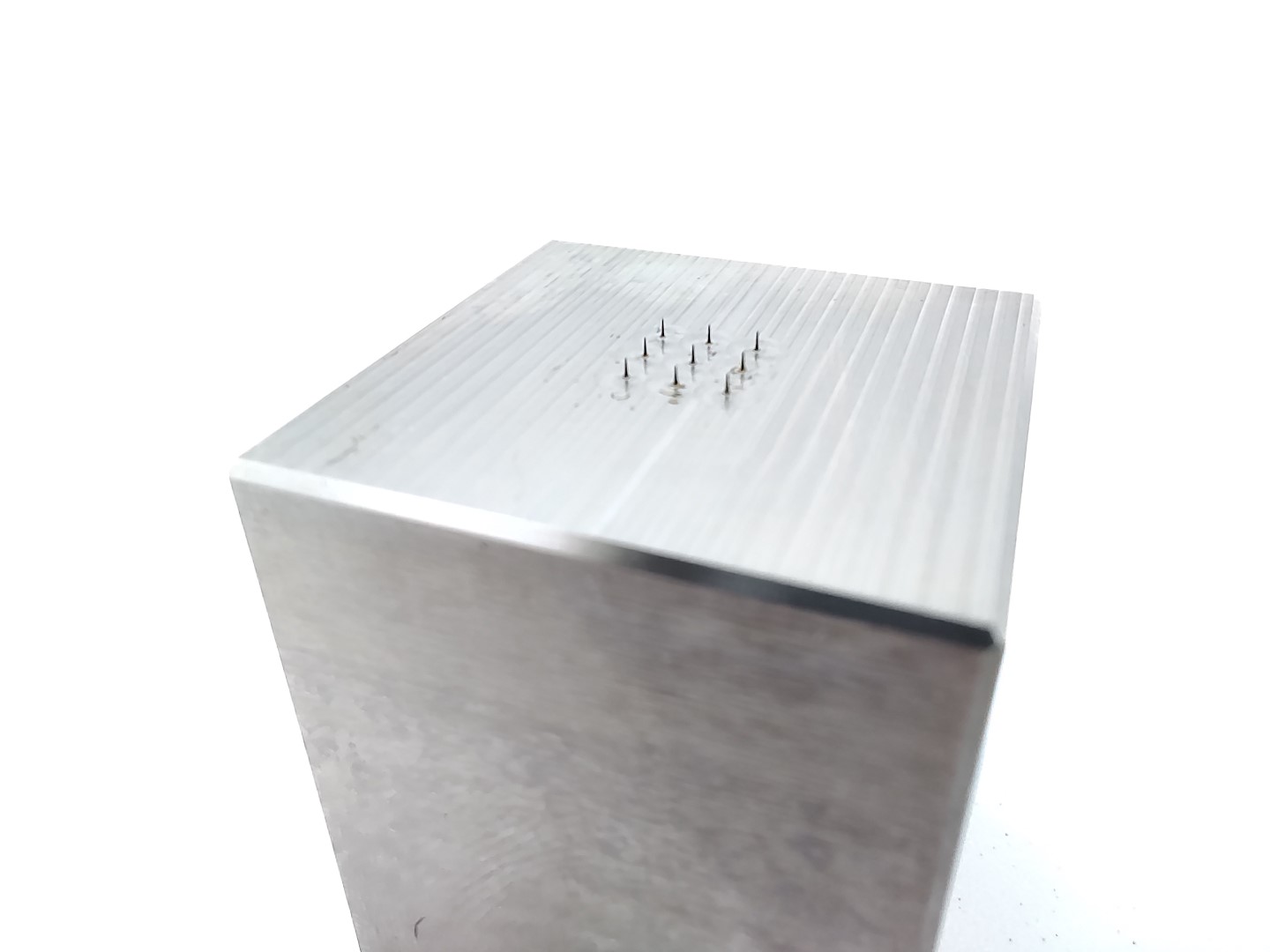

マイクロニードル

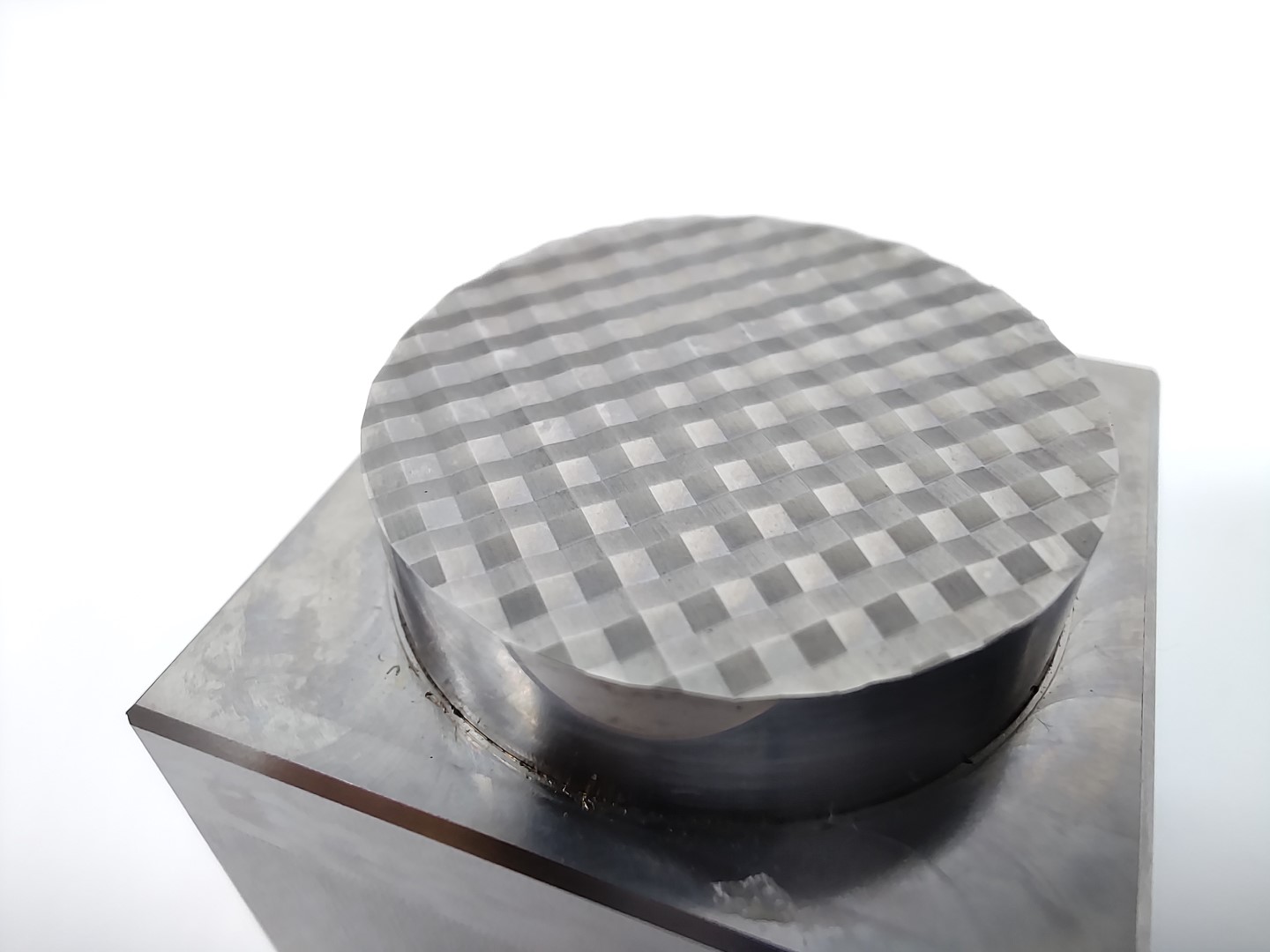

リフレクタレンズ
